两天看到这篇来自波兰弗罗茨瓦夫科技大学的研究，关于SLS3D打印的新工艺方案，对使用旧粉来说比较实用。

　　一直是行业痛点，这帮科学家居然线粉末在室温下无限循环使用，而且性能几乎不衰减。

　　传统的激光粉床熔融（PBF-LB/P）工艺虽然能打印复杂零件，但材料利用率实在让人心疼。

　　过程中只有小部分粉末真正用来成型零件，大部分的粉末因为长时间暴露在高温环境下发生热降解，回收使用时性能会大幅下降。

　　这个问题的根源在于传统工艺需要将整个打印腔室加热到玻璃化转变温度（材料从硬脆状态变为柔韧状态的临界温度）以上、熔点以下，通常PA12需要维持在高温下数小时。

　　长时间的热暴露导致分子链断裂、交联和支化等化学降解，以及颗粒团聚、结晶度变化等物理降解。

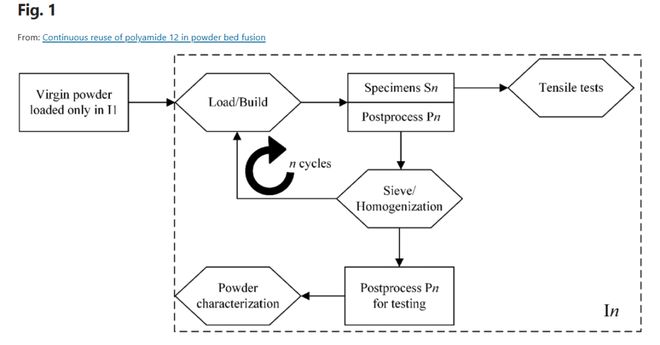

　　图1显示了粉末循环使用和表征的实验流程，研究团队设计了连续四轮的循环测试方案。

　　一个负责烧结，光斑直径210微米；另一个负责加热，光斑直径8毫米。关键是这两束激光同轴排列，8mm的加热光斑先到达目标区域预热粉末，随后210μm的烧结光斑精确熔化材料。

　　加热激光功率通过红外传感器实时监测温度并自动调节，确保烧结点达到设定的180°C工艺温度。

　　这种局部短时加热的方式彻底颠覆了传统的全腔室长时加热模式，从根本上抑制了热降解。

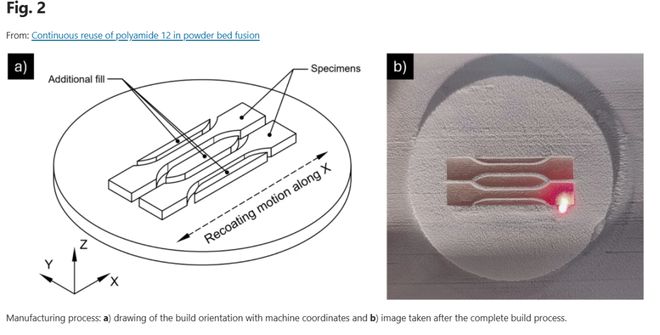

　　图2展示了打印件的排布方式（a）和完成后的成型效果（b），两个狗骨状试样水平放置，中间间距6mm，周围填充额外材料确保19%的嵌套密度。

　　从设备角度看，DBLS需要两套独立的激光系统和精密的同轴对准机构，这确实会增加设备成本。

　　目前的实验设备使用传统的逐点扫描方式，扫描速度710mm/s，研究团队提到正在开发基于振镜扫描的升级版本，这将显著提升生产效率。

　　AM易道认为，这项技术最大的价值在于可以使用回收粉末，而传统工艺通常需要按30-50%的比例与新粉混合。

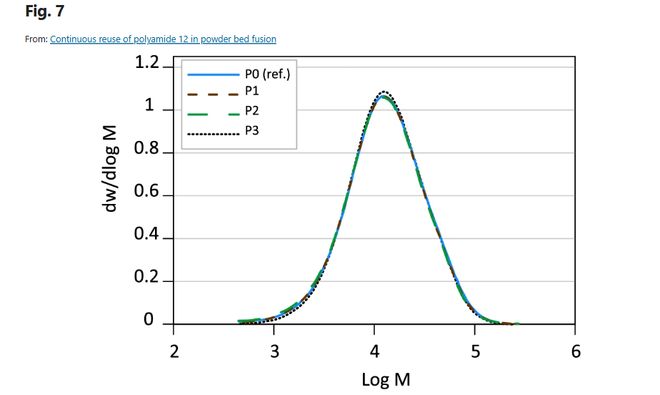

　　从分子量分布来看，图7的分子量分布曲线几乎完全重合，这意味着分子链长短分布基本保持不变。

　　经过三轮循环后，粉末的数均分子量、重均分子量等关键指标变化不超过1个百分点，这个数字比传统PBF工艺的50-100%分子量增长要好上一两个数量级。

　　要知道，传统SLS处理后的同款PA2201粉末，熔体粘度会增加近3倍，而DBLS处理的粉末粘度基本不变。

　　图4的SEM图像显示了不同循环次数下粉末颗粒形貌（a-d）以及EDS能谱分析结果（e-f）。

　　有趣的是，研究团队发现粉末中含有SiO2助流剂，这些白色的小颗粒在EDS谱图中显示出1.739 keV的特征峰。

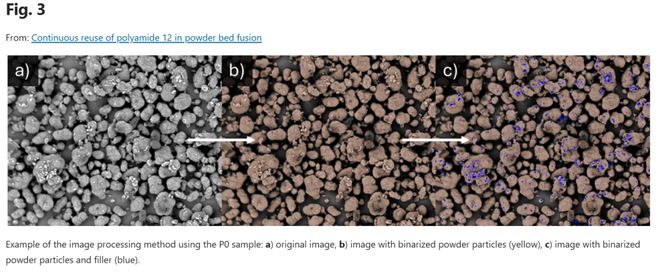

　　图3展示了通过图像处理技术识别粉末中助流剂含量的方法，通过二值化处理可以精确统计助流剂与粉末颗粒的面积比。

　　数据显示，助流剂含量从最初的3.85%逐渐降至0.57%，这是反复筛分和混合过程中助流剂颗粒流失造成的。

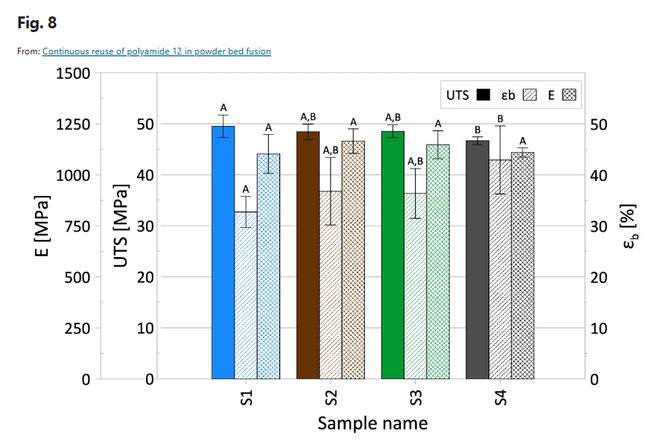

　　3D打印机械性能方面，四轮循环下来，拉伸强度基本维持在46-49 MPa，弹性模量保持在1100-1165 MPa，断裂伸长Kaiyun率在32-43%之间波动。

　　统计分析显示，只有第一批（新粉）和第四批（三次回收粉）之间存在显著差异，但即便是性能最差的第四批样品，其机械性能仍然满足ISO 527-2-5B标准要求。

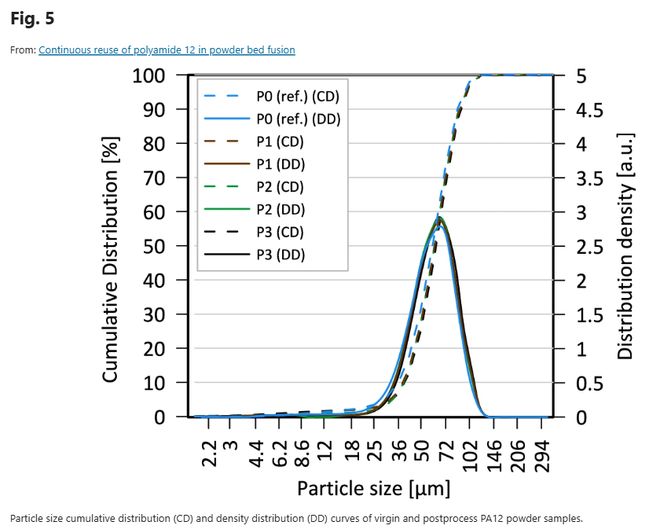

　　图5的粒径分布曲线显示循环前后粉末特性的高度一致性，但流动性确实随着使用次数增加而下降。

　　第一次循环角度从34.36°增加到37.00°，第三次循环后达到44.98°。

　　这种流动性下降主要源于助流剂的流失，不过所有样品的内聚指数都保持在25以下，仍在可接受范围内。

　　研究团队指出，实际生产中可以通过适量添加助流剂或补充少量新粉来改善流动性。

　　从商业角度看，DBLS技术的价值不仅在于提高材料利用率，更在于简化了材料管理流程。

　　传统工艺需要复杂的粉末预处理、混合比例控制和质量检测，而DBLS可以直接使用回收粉末，大大降低了运营成本和复杂度。

　　研究数据显示，四轮循环共使用了190g粉末，最终只剩下约1g无法继续使用，材料利用率接近99.5%。相比传统工艺10-25%的利用率，这是质的飞跃。

　　目前SLS工艺的材料成本占总成本的很大比例，双激光技术有望显著降低这部分开支，提升SLS技术的市场竞争力。

　　特别是在航空航天、汽车等对材料性能要求严格的领域，能够保证回收粉末性能稳定的技术将带来巨大的经济价值。

　　研究团队已经在聚乳酸和聚乳酸/羟基磷灰石微球复合材料上验证了DBLKaiyunS技术的有效性，显示了良好的通用性。

　　虽然目前DBLS还处于实验室阶段，设备的扫描速度和温度控制精度还有优化空间，但其技术路径清晰，产业化前景可期。

　　随着环保要求日益严格和材料成本持续上涨，这类可持续制造技术有望继续发展前进。

　　从这篇研究可以看出，解决3D打印材料浪费问题需要从工艺源头入手，而不是单纯依靠后处理手段。

　　DBLS技术为我们提供了一个很好的思路：通过精确控制热输入来避免材料降解，实现可持续制造。

　　寻找AM易道兼职编辑，5年以上3D打印行业经验，不限专业领域，收入模式零活。期待与有深度思考能力、文字能力和创作兴趣的小伙伴合作，共同打造优质内容。有意者请加yihanzhong投递简历及代表作品。

　　读者提示：添加amyidao加入读者交流群（备注加群），获取原始信源链接或不便发表内容，并与AM易道同频读者共同探讨3D打印的一切，AM易道建议也读者星标公众号，以便第一时间收到AM易道更新。

　　免责声明：AM易道与文中提到公司尚不存在任何形式的商业合作、赞助、雇佣等利益关联。AM易道图片视频来自于网络，仅作为辅助阅读之用途，无商业目的。权归原作者所有，如有任何侵权行为，请权利人及时联系，我们将在第一时间删除。本文图片版权归版权方所有，AM易道水印为自动添加，辅助阅读，不代表对该图片拥有版权，如需使用图片，请自行咨询版权相关方。AM易道文章不构成任何投资建议，AM易道不对因使用本文信息而导致的任何直接或间接损失承担责任。

　　特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

　　歌手李炜工作室就《剑魂》原唱问题发声明，歌曲由汪苏泷作词作曲，版权为其所有，李炜拥有歌曲表演者权

　　美欧达成15%税率关税协议 谈判细节披露：欧盟高层赴英国高尔夫球场与特朗普会面

　　为3D打印以及人工智能从业者提供有价值的信息。（行业分析，科技树展望，竞争策略，内幕消息）

　　iQOO Z10 Turbo+与红米Note 15 Pro+：均传出信息，谁更值得期待

　　OPPO Find X9 Pro再次被确认：规格亮点抢先看，规格也已悬念不大
